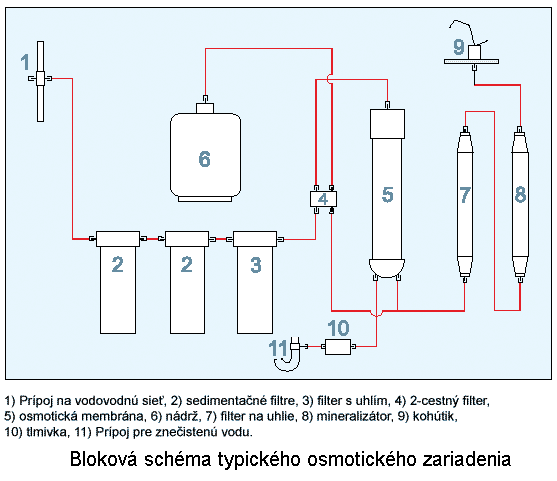

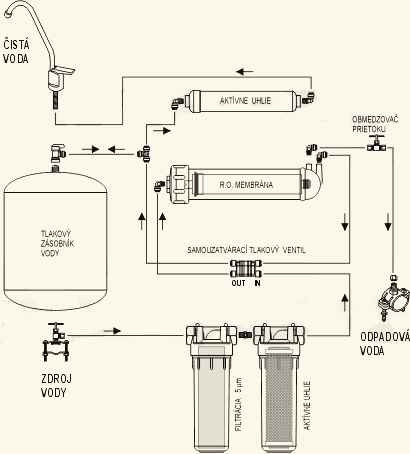

Schémy systémov čistenia vody s použitím reverznej osmózy pre domácnosti:

1. prípojka na vodovodnú sieť

2. sedimentačné filtre

3. filter s aktívnym uhlím

4. dvojcestný tlakový ventil

5. osmotická membrána

6. tlakový zásobník vody (nádrž)

7. filter s aktívnym uhlím

8. mineralizátor

9. kohútik

10. tlmivka (obmedzovač prietoku)

11. odchod znečistenej vody

Dvojcestný tlakový ventil

Veľmi dôležitý prvok v systéme s reverznou osmózou, ktorý spôsobuje odpojenie od zdroja vody v momente, keď je nádrž plná. Voda vstupujúca do membrány prechádza cez tlakom riadený ventil. Počas plnenia zásobníka vody (nádrže) postupne vzrastá tlak vody na výstupe membrány. Akonáhle sa nádrž naplní, tlak vody automaticky uzavrie vstup vody do membrány a zabráni tak trvalému úniku vody do odpadu. Odčerpaním vody z nádrže sa tlak na výstupe reverznej osmózy zníži a ventil sa znovu otvorí. Dvojcestný ventil sa uzatvorí v momente, keď tlak v nádrži dosiahne 0,65 tlaku vody pred membránou.

Tlakový zásobník vody (nádrž)

Systémy s reverznou osmózou majú rôzny výkon, čo sa množstva prefiltrovanej vody za hodinu týka, ale vo všeobecnosti pretláčanie molekúl vody cez membránu je proces pomalý, kvapka po kvapke, na pohár vody by sme museli čakať aj 10 minút. Preto má svoje miesto v systéme nádrž, ktorá sa napĺňa priebežne. Nádrž zariadenia pre domácnosť máva štandardný objem v závislosti od výrobcu, pričom množstvo vody v nádrži sa mení v závislosti na tlaku vody vo vodovode a tlaku vzduchu v nádrži. Voda v nádrži je stále pripravená pre okamžitý väčší odber.

Kohútik

Kohútiky na čistú vodu sú montované na dreze zvlášť. Z nich tečie čistá prefiltrovaná voda z osmotického zariadenia. Možno sa stretnúť i s tzv. dvojitými kohútikmi – jeden je na vodu priamo z nádrže (vhodná napr. do žehličky) a druhý na vodu obohatenú mineralizátorom (na priamy konzum, nápoje, varenie). Životnosť kohútikov je rôzna v závislosti na použitých materiáloch.

Tlmivka (obmedzovač prietoku)

Súčiastka, ktorá slúži na obmedzenie prietoku vody, ktorá obmýva povrch membrány a odvádza znečisťujúce látky do odpadu. Bez tohto obmedzenia by nebol vytvorený potrebný tlak na pretlačenie vody cez membránu a takmer všetka voda by smerovala do odpadu. Prostredníctvom tlmivky sa nastavuje pomer medzi množstvom čistej vody - permeátu a množstvom vody odvedenej do odpadu, čo je nevyhnutné pre maximálnu účinnosť reverznej osmózy a zároveň efektívne samočistenie membrány. Tlmivky majú rôznu stavbu a rôzny stupeň tlmenia v závislosti na výkonnosti namontovanej membrány. Najistejšie sú pevné tlmivky – každý pokus o miniaturizáciu tlmiviek máva negatívny vplyv na ich životnosť a efektívnosť.

Čerpadlo

Pre správny chod osmotického zariadenia je požadovaný tlak minimálne 3 bary a maximálne 6 barov. Takýto tlak býva poväčšinou vo vodovodnej sieti. Tlak vo vodovodnej sieti sa mení v priebehu dňa (najväčší pokles možno zaznamenať večer) alebo v priebehu roka. V ojedinelých prípadoch nie je vo vodovodnej sieti bytu dosahovaný minimálny tlak. V prípade osmotických zariadení sa používajú špeciálne konštruované čerpadlá, ktorých stavba dovoľuje vytvoriť vhodný tlak pri extrémne malej (po kvapkách) výrobe vody.
