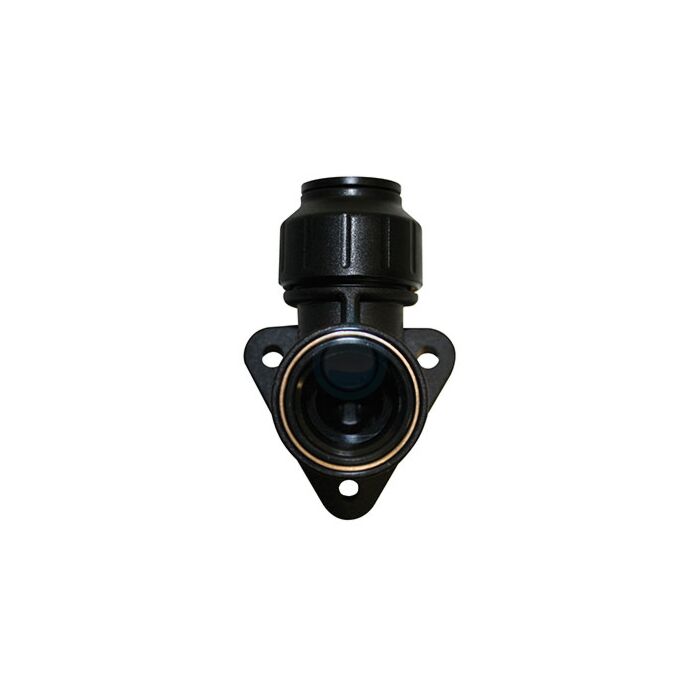

Vodoinštalačný systém John Guest Speedfit pre domácich majstrov, inštalatérov aj kurenárov
- vhodné pre medené a plastové trubky
- výborné prietokové vlastnosti
- spojky nezužujú priemer a prietoky trubiek
- integrovaná kyslíková bariéra
- vyrobené z vysokokvalitného zosíleného polyetylénového plastu (podľa DIN 16892)
- preskúšaný poprednými európskymi skúšobnými inštitútmi
- záruka až 25 rokov na materiál a výrobné závady
Prednosti pri inštalácii fitingov John Guest:
- ľahká a jednoduchá manipulácia
- nie je treba žiadne ťažké a drahé náradie
- inštalačné časy môžu byť znížené až o 40%
- možné opakované rozpojenie a spojenie
- žiadne nebezpečenstvo ohňa alebo plameňa z letovacej lampy
- ideálne pre obmedzené inštalačné podmienky vďaka flexibilnej trubke
- demontáž je možná bez poškodenia trubky alebo nástrčnej spojky
- spojenie je tesné a nemusí byť stále kontrolované
Výhodné vlastnosti vodoinštalácie John Guest:
- nekoroduje
- vysoká životnosť (záruka až 25 rokov)
- netvoria sa žiadne usadeniny
- nízke tepelné diferencie vďaka nízkej povrchovej teplote
- elasticita trubky obmedzuje nebezpečenstvo prasknutia pri teplotách pod bodom mrazu
- nízka hlučnosť pri prietoku vody a malé rozpínanie
- neobsahuje olovo a nie sú jedovaté
Ako funguje ftiting John Guest Speedfit:
VIDEO - práca s vodoinštalačným systémom John Guest Speedfit
Vytvorenie spojenia
- Pred zastrčením musí byť fitinga v „odistenej“ pozícii. V tejto pozícii sa nachádza úzka špára medzi šróbovacím uzáverom a telesom fitingy. Trubku pravouhle bez nerovností odrezať a zaistiť, aby trubka nemala žiadne ostré hrany, pozdĺžne ryhy alebo nevykazovala iné poškodenia.
- Trubku JG Speedpex pravouhlo, v mieste označenia zastrčenia, odrezať a nasadiť Superseal-stabilizačné púzdro. Trubku zastrčiť až na doraz do spojky. Ak bola trubka správne namontovaná, nachádza sa označenie zastrčenia na trubke pred prídržným prvkom. "O"-krúžok na stabilizačnom púzdre funguje ako dodatočné utesnenie spojky.
- Šróbovací uzáver spojky 1/4-otočením pevne utiahnuť. Tým je prídržný systém zaistený a "O"- krúžok pritalčený na trubku.
Uvoľnenie spojenia
Zaistite, aby spojenie nebolo pod tlakom. Aby bolo uvolnené nástrčné spojenie, musí byť šróbovací uzáver povolený 1/4 otočením proti smeru hodinových ručičiek. Prídržný prvok prstami alebo pomocou uvolňovacej pomôcky zatlačiť späť a pevne držať. Zastrčená trubka môže byť teraz vytiahnutá.
Oblasti využitia systému nástrčných spojok John Guest Speedfit:
- systémy s horúcou vodou
- systémy so studenou vodou
- vykurovacie systémy
- plošné vykurovacie systémy
- plošné chladiace systémy
Nevhodné pre použitie s chlórom, plynmi, agresívnymi chemickými kvapalinami!
Vodoinštalačný systém John Guest Speedfit nevyžaduje pre inštaláciu žiadne tavidlá. Spojky a trubky nesmú prísť s tavidlom do priameho styku. Ak inštalatér dodatočne robí obvyklé inštalácie s tavidlami, je treba dbať, aby boli použité tavidlá bez obsahu kyselín a fluoridu zinku.
Komponenty Speedfit sú chuťovo neutrálne a do pitnej vody nie sú prenášané žiadne chemické látky, farby alebo pachy. Taktiež nedochádza k žiadnemu mikrobiologickému rastu. Majú rôzne zahraničné schválenia a odpovedajú aj normám podľa KTW (plasty a pitná voda) nemeckého Spolkového zdravotného úradu.
Systém John Guest Speedfit je vhodný aj pre špeciálne využitie pre lode, obytné autá a prívesy, agrárnu a sklenníkovú techniku, a pod.
Celkový proces vývoja a montáže je kontrolovaný systémom zabezpečenia kvality podľa normy DIN ISO 9001 od roku 1989.
Technické informácie k vodoinštalačnému systému John Guest Speedfit
Spojky John Guest Speedfit môžu byť používané s:
- medenou trubkou podľa BS2871, DIN 1754 a DIN 1786
- trubkou z dodatočne zosieťovaného polyetylénu
- proti-difúznou tesnou trubkou Speedpex
- plastovou trubkou v rámci daných špecifikácií
Spojky Speedfit nie sú vhodné pre použitie s trubkami z ušľachtilej ocele a Alu-pex trubkami.
John Guest Speedfit nepoužívať pre:
- letovacie prísady a kvapaliny
- chlór a dezinfekčné kvapaliny
- agresívne alebo chemické kvapaliny
- oleje
- plyny
Pracovné teploty + tlaky pre Ø 10, 15, 22, 28 mm
Použitie | Priemerná Teplota | Max. prac. teplota | Max. prac. tlak |
---|---|---|---|
Studená voda | + 20 °C | + 20 °C | 12 bar |
Horúca voda | + 65 °C | + 95 °C | 6 bar |
Kúrenie | + 82 °C | + 105 °C | 3 bar |
Minimálna pracovná teplota + 1 °C
Maximálna pracovná teplota pri chybovej funkcii krátkodobo + 114 °C
Minimálny rádius ohybu (trubka John Guest Speedpex)
Trubka Ø | 10 | 12 | 15 | 16 | 20 | 22 | 28 |
---|---|---|---|---|---|---|---|
Min. rádius | 100 | 120 | 175 | 185 | 210 | 225 | 300 |
Min. rádius s ohýbacou pomôckou | 30 | 55 | 75 | 85 | 100 | 110 |
Držiaky trubiek (doporučený odstup)
Trubka Ø | Odstup horizontálne | Odstup vertikálne |
---|---|---|
10 - 16 mm | 300 mm | 500 mm |
20 - 22 mm | 500 mm | 800 mm |
28 mm | 800 mm | 1000 mm |
Maximálne uťahovacie momenty pre závity Speedfit
Závit | Veľkosť | Max. uťahovací moment |
---|---|---|
Plast | 1/2" 3/4" | 3.0 Nm 4.0 Nm |
Mosadz | 1/2" 3/4" 1" | 5.0 Nm 6.0 Nm 7.0 Nm |
Tieto hodnoty môžu kolísať v závislosti na materiále tesniaceho závitu. Je vhodné zadané uťahovacie momenty dodržať a skontrolovať.
Rozmery trubiek a tolerancie pre nástrčné spojky Speedfit
Vonkajší priemer trubky (mm) | Ø 10,15,22,28 | Ø 12,16,20 |
Tolerancie (mm) | ±0,10 | +0,3/-0,0 |
Roztiažnosť trubiek Speedpex
Cca 1 % celkovej dĺžky v rozmedzí + 20 °C a + 82 °C.
