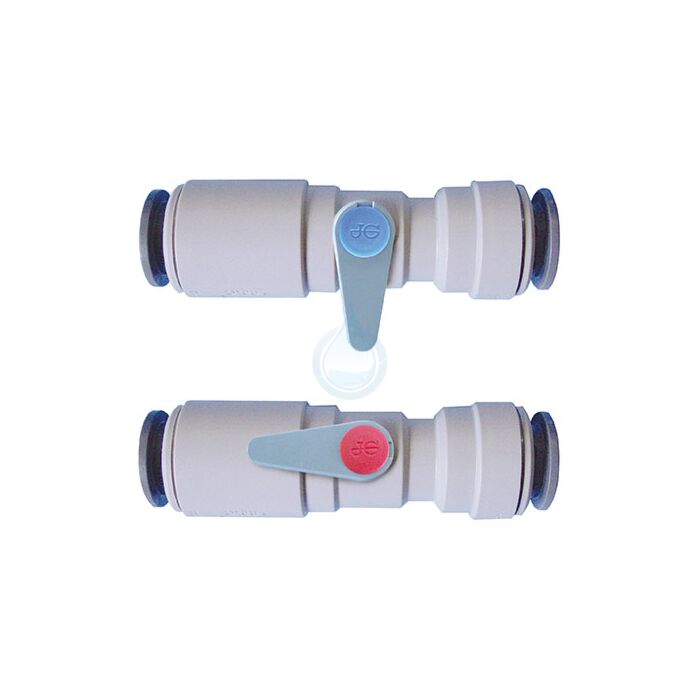

John Guest Speedfit - Servisný ventil s ovládacou páčkou

Krátky popis

Plastový Servisný ventil s ovládacou páčkou od John Guest/JG/Speedfit s 2x nástrčným pripojením na hadicu/trubku.

Každý ventil má červené a modré bodové označenie.

John Guest/JG/Speedfit

  • montovateľný bez náradia
  • žiadny dodatočný tesniaci materiál
  • možnosť viacnásobného spojenia a rozpojenia
  • záruka až 25 rokov na materiál a výrobné závady
  • výborné prietokové vlastnosti
  • použiteľný na medené aj plastové trubky
Grouped product items
Názov produktu Množstvo
John Guest Speedfit - Servisný ventil s ovládacou páčkou T15 x T15
14,59 €
John Guest Speedfit - Servisný ventil s ovládacou páčkou T22 x T22
24,59 €

Vodoinštalačný systém John Guest Speedfit pre domácich majstrov, inštalatérov aj kúrenárov

  • vhodné pre medené a plastové trubky
  • výborné prietokové vlastnosti
  • spojky nezužujú priemer a prietoky trubiek
  • integrovaná kyslíková bariéra
  • vyrobené z vysoko kvalitného zosíleného polyetylénového plastu podľa DIN(16892)
  • preskúšaný poprednými európskymi skúšobnými inštitútmi
  • záruka až 25 rokov na materiál a výrobné závady

Prednosti pri inštalácii John Guest:

  • ľahká a jednoduchá manipulácia
  • nieje treba žiadne ťažké a drahé náradie
  • inštalačné časy môžu byť znížené až o 40%
  • možné opakované rozpojenie a spojenie
  • žiadne nebezpečenstvo z ohňa alebo plameňa z letovacej lampy
  • ideálne pre obmedzené inštalačné podmienky vďaka flexibilnej trubke
  • demontáž je možná bez poškodenia trubky alebo nástrčnej spojky
  • spojenie je tesné a nemusí byť stále kontrolované



Výhodné vlastnosti vodoinštalácie John Guest:

  • nekoroduje
  • vysoká záruka (až 25 rokov)
  • netvoria sa žiadne usadeniny
  • nízke tepelné diferencie vďaka nízkej pracovnej teplote
  • elasticita trubky obmedzuje nebezpečenstvo prasknutia pri teplotách pod bodom mrazu
  • nízka hlučnosť pri prietoku vody a malé rozpínanie
  • neobsahuje olovo a niesú jedovaté

Ako funguje John Guest Speedfit

Funkcia "otočiť a zaistiť sa". Jednoduchým ručným otočením šróbovacieho uzáveru je trubka do spojky upevnená a "O" krúžok je natlačený na trubku pre dodatočné zabezpečenie.

Video - práca s vodoinštalačným systémom John Guest Speedfit

Vytvorenie spojenia

  1. Pred zastrčením musí byť fitinga v "odistenej pozícii". V tejto pozícii sa nachádza úzka špára medzi šróbovacím uzáverom a telesom fitingy. Trubku pravouhle bez nerovností odrezať a zaistiť, aby trubka nemala žiadne ostré hrany, pozdĺžne ryhy alebo nevykazovala iné poškodenia.
  2. Trubku JG Speedpex pravouhlo, v mieste označenia zastrčenia, odrezať a nasadiť Superseal-stabilizačné puzdro. Trubku zastrčiť až na doraz do spojky. Ak bola trubka správne namontovaná, nachádza sa označenie zastrčenia na trubke pred prídržným prvkom. "O"- krúžok na stabilizačnom púzdre funguje ako dodatočné utesnenie spojky.
  3. Šróbovací uzáver spojky 1/4"- otočením pevne utiahnuť. Tým je prídržný systém zaistený a "O"- krúžok pritlačený na trubku.

Uvoľnenie spojenia

Zaistite aby spojenie nebolo pod tlakom. Aby bolo uvolnené nástrčné spojenie, musí byť šróbovací uzáver povolený 1/4"- otočením proti smeru hodinových ručičiek. Prídržný prvok prstami alebo pomocou uvoľnovacej pomôcky zatlačiť späť a pevne držať. Zastrčená trubka musí byť teraz utiahnutá.

Oblasti využitia systému nástrčných spojok John Guest Speedfit:

  • systémy s horúcou vodou
  • systémy so studenou vodou
  • vykurovacie systémy
  • plošné vykurovacie systémy

Nevhodné pre použitie s chlórom, plynmi,agresívnymi chemickými kvapalinami!

Vodoinštalačný systém John Guest Speedfit nevyžaduje pre inštaláciu žiadne tavidlá. Spojky a trubky nesmú prísť s tavidlom do priameho styku. Ak inštalatér robí obvyklé inštalácie s tavidlami, je treba dbať, aby boli použité tavidlá bez obsahu kyselín a fluoridu zinku.

Komponenty Speedfit sú chuťovo neutrálne a do pitnej vody nie sú prenášané žiadne chemické látky, farby alebo pachy. Taktiež nedochádza k žiadnemu mikrobiologickému rastu. Majú rôzne zahraničné schválenia a odpovedajú aj normám podľa KTW(plasty a pitná voda) nemeckého Spolkového zdravotného úradu.

Systém John Guest Speedfit je vhodný aj pre špeciálne využitie pre lode, obytné autá a prívesy, agrárnu a sklenníkovú techniku, a pod.

Celkový proces vývoja a montáže je kontrolovaný systémom zabezpečenia kvality podľa normy DIN ISO 9001 od roku 1989.



Technické informácie k vodoinštalačnému systému John Guest Speedfit

Spojky John Guest Speedfit môžu byť používané s:

  • medenou trubkou podľa BS2871 a DIN 1786
  • trubkou s dodatočne zosieťovaného polyetylénu
  • proti-difúznou trubkou Speedpex
  • plastovou trubkou v rámci daných špecifikácií
  • Spojky Speedfit nie sú vhodné pre použitie s trubkami z ušľachtilej ocele a Alu-pex trubkami.

John Guest Speedfit nepoužívať pre:

  • letovacie prísady a kvapaliny
  • chlór a dezinfekčné kvapaliny
  • agresívne alebo chemické kvapaliny
  • oleje
  • plyny

Pracovné teploty + tlaky pre Ø 10,15,22,28 mm

Použitie  Priemerná Teplota  Max. prac. teplota  Max. prac. tlak
Studená voda + 20 °C + 20 °C 12 bar
Horúca voda + 65 °C + 95 °C 6 bar
Kúrenie + 82 °C + 105 °C 3 bar

Minimálna pracovná teplota + 1 °C
Maximálna pracovná teplota pri chybovej funkcii krátkodobo + 114 °C



Minimálny rádius ohybu (trubka John Guest Speedpex)

Trubka Ø 10 12 15 16 20 22 28
Min. rádius 100 120 175 185 210 225 300
Min. rádius s ohýbacou pomôckou  30 55 75 85 100 110



Držiaky trubiek (doporučený odstup)

Trubka Ø Odstup horizontálne Odstup vertikálne
10 - 16 mm 300 mm 500 mm
20 - 22 mm 500 mm 800 mm
28 mm 800 mm 1000 mm



Maximálne uťahovacie momenty pre závity Speedfit

Závit Veľkosť Max. uťahovací moment
Plast

1/2\"

3/4\"


3.0 Nm

4.0 Nm

Mosadz

1/2\"

3/4\"

1\"


5.0 Nm

6.0 Nm

7.0 Nm

Tieto hodnoty môžu kolísať v závislosti na materiále tesniaceho závitu. Je vhodné zadané uťahovacie momenty dodržať a skontrolovať.



Rozmery trubiek a tolerancie pre nástrčné spojky Speedfit

Vonkajší priemer trubky (mm) Ø 10,15,22,28 Ø 12,16,20
Tolerancie (mm) ±0,10 +0,3/-0,0



Roztiažnosť trubiek Speedpex

Cca 1 % celkovej dĺžky v rozmedzí + 20 °C a + 82 °C.
