John Guest Speedfit -Zašróbovavacie hrdlo s vnútorným závitom

John Guest Speedfit -Zašróbovavacie hrdlo s vnútorným závitom

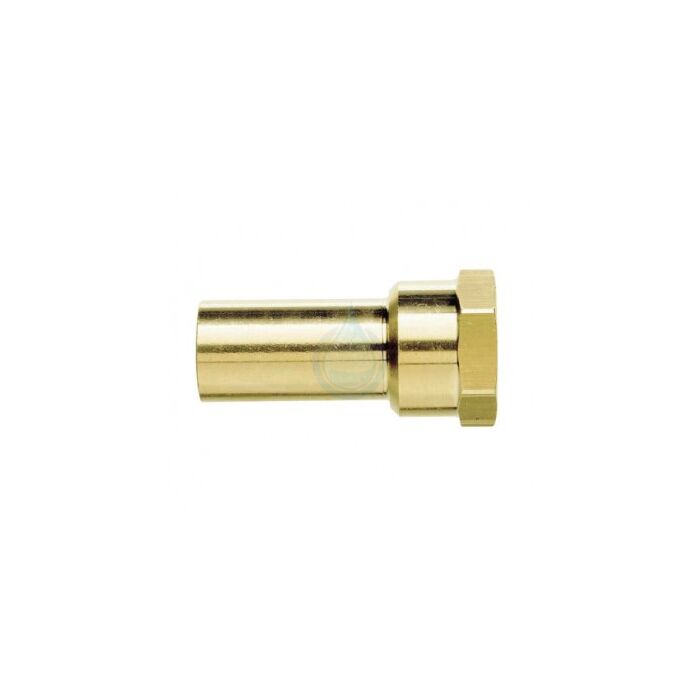

Mosadzné Zašróbovavacie hrdlo s vnútorným závitom  od John Guest /JG/ Speedfit

John Guest Speedfit

Varianty

Popis

Vodoinštalačný systém John Guest Speedfit pre domácich majstrov, inštalatérov aj kurenárov

Prednosti pri inštalácii fitingov John Guest:

Výhodné vlastnosti vodoinštalácie John Guest:

Ako funguje spojka John Guest Speedfit:

  Funkcia "otočiť a zaistiť sa". Jednoduchým ručným otočením šróbovacieho uzáveru je trubka do spojky upevnená a "O"-krúžok je natlačený na trubku pre dodatočné zabezpečenie.

VIDEO - práca s vodoinštalačným systémom John Guest Speedfit

Vytvorenie spojenia

  1. Pred zastrčením musí byť fitinga v „odistenej“ pozícii. V tejto pozícii sa nachádza úzka špára medzi šróbovacím uzáverom a telesom fitingy. Trubku pravouhle bez nerovností odrezať a zaistiť, aby trubka nemala žiadne ostré hrany, pozdĺžne ryhy alebo nevykazovala iné poškodenia.
  2. Trubku JG Speedpex pravouhlo, v mieste označenia zastrčenia, odrezať a nasadiť Superseal-stabilizačné púzdro. Trubku zastrčiť až na doraz do spojky. Ak bola trubka správne namontovaná, nachádza sa označenie zastrčenia na trubke pred prídržným prvkom. "O"-krúžok na stabilizačnom púzdre funguje ako dodatočné utesnenie spojky.
  3. Šróbovací uzáver spojky 1/4-otočením pevne utiahnuť. Tým je prídržný systém zaistený a "O"- krúžok pritalčený na trubku.

Uvoľnenie spojenia

Zaistite, aby spojenie nebolo pod tlakom. Aby bolo uvolnené nástrčné spojenie, musí byť šróbovací uzáver povolený 1/4 otočením proti smeru hodinových ručičiek. Prídržný prvok prstami alebo pomocou uvolňovacej pomôcky zatlačiť späť a pevne držať. Zastrčená trubka môže byť teraz vytiahnutá.

Oblasti využitia systému nástrčných spojok John Guest Speedfit:

Nevhodné pre použitie s chlórom, plynmi, agresívnymi chemickými kvapalinami!

Vodoinštalačný systém John Guest Speedfit nevyžaduje pre inštaláciu žiadne tavidlá. Spojky a trubky nesmú prísť s tavidlom do priameho styku. Ak inštalatér dodatočne robí obvyklé inštalácie s tavidlami, je treba dbať, aby boli použité tavidlá bez obsahu kyselín a fluoridu zinku.

Komponenty Speedfit sú chuťovo neutrálne a do pitnej vody nie sú prenášané žiadne chemické látky, farby alebo pachy. Taktiež nedochádza k žiadnemu mikrobiologickému rastu. Majú rôzne zahraničné schválenia a odpovedajú aj normám podľa KTW (plasty a pitná voda) nemeckého Spolkového zdravotného úradu.

Systém John Guest Speedfit je vhodný aj pre špeciálne využitie pre lode, obytné autá a prívesy, agrárnu a sklenníkovú techniku, a pod.

Celkový proces vývoja a montáže je kontrolovaný systémom zabezpečenia kvality podľa normy DIN ISO 9001 od roku 1989.

Parametre

Pripojenie na vodu1" (DN25)
