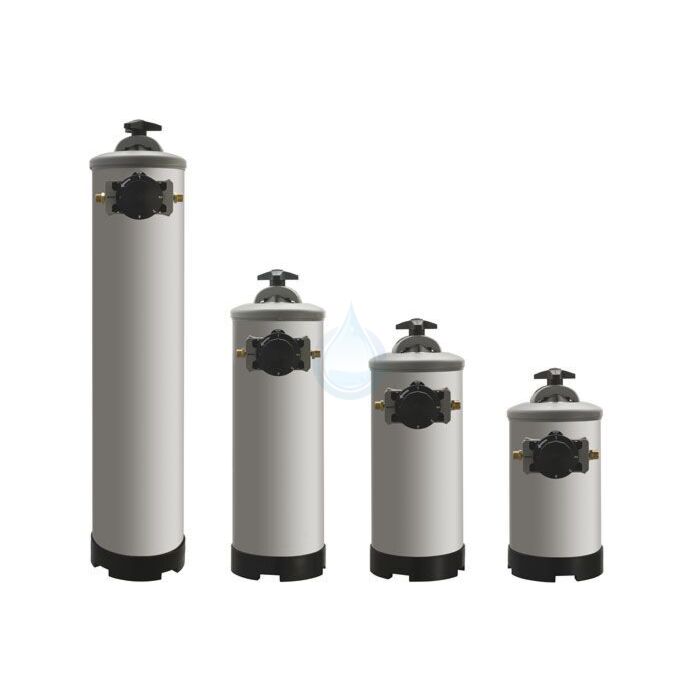

CrystalSOFT® MAN - Manuálne katexové zmäkčovače vody (8, 12, 16, 20 l)

CrystalSOFT® MAN - Manuálne katexové zmäkčovače vody (8, 12, 16, 20 l)

Manuálne, malé, skladné, jednoduché zmäkčovače so spoľahlivou technológiou. Zmäkčovače CrystalSOFT MAN sú určené na odstránenie tvrdosti vody pre  GASTRO (kávovary, umývačky, výrobníky ľadu), alebo kurenárske firmy na napúšťanie vykurovacích okruhou zmäkčenou vodou.

Jednotlivé modely sa líšia kapacitou, teda aký objem zmäkčenej vody dokážu dodať na jednu regeneráciu. Tvrdosť výstupnej vody sa dá regulovať pomocou integrovaného regulátora tvrdosti.

URČENIE: zmäkčenie vody pre GASTRO a napúšťanie vykurovacích okruhov
ODSTRAŃUJE: vodný kameň, znižuje tvrdosť vody
MIESTO INŠTALÁCIE: zmäkčenie vody pred zariadeniami
REGENERÁCIA: manuálna, soľným roztokom
ÚDRŽBA: regenerácia v pravidelných intervaloch

Vyberte si variant

Popis

Princíp fungovania zariadenia

Vo vode, ktorá preteká špeciálnou náplňou vo vnútri zariadenia, dochádza k výmene iónov vápnika a horčíka (ktoré sú zodpovedné za tvrdosť vody) na ióny sodíka. Po niekoľkých dňoch, keď sa iónovýmenná schopnosť náplne vyčerpá, je potrebné urobiť manuálny preplach zariadenia. Regenerácia trvá 30-40 minút.

Domiešavací ventil na jemnú reguláciu výstupnej tvrdosti (označený MIXER) je integrovaný priamo na manuálnej krokovej hlavici.



Manuálna kroková hlavica prepína medzi týmito fázami:

  1. poloha - prevádzka
  2. poloha - doplnenie soli
  3. poloha - regenerácia
  4. poloha - spätný preplach



Regulátor tvrdosti výstupnej vody (mixer)

Tvrdosť výstupnej vody sa dá nastaviť priamo na zariadení pomocou jemného regulátora už od nulovej tvrdosti. Pri výstupnej tvrdosti 5 až 7 dH (nemeckých stupňov) nedochádza k výraznej tvorbe vodného kameňa, pričom voda zodpovedá požiadavkám pre kvalitu pitnej vody v zmysle nariadenia vlády SR 354/2006.



Jednoduchá regenerácia pomocou krokovej otočnej hlavice:

1. KROK
PRIDANIE SOLI:

Otočiť ventil do polohy 2. Otvoriť horný vrchnák a nasypať do vnútra nádoby určené množstvo vysoko-čistej soli (viď. technickú špecifikáciu). Vlhkou handrou očistiť vrchnák a hornú časť od zvyškou soli.

2. KROK
REGENERÁCIA SOĽANKOU:

Nasadiť vrchnák späť na nádobu a vodotesne dotiahnuť. Otočiť ventil do polohy 3. Soľanku (voda s rozpustenou soľou) nechať vytekať cez odpadovú hadicu približne 20-30 minút.

3. KROK
SPATNÝ PREPLACH:

Otočit ventil do polohy 4. Cez odpadovú hadicu nechať vytekať do odpadu silný prúd vody približne 20 sekúnd.

4. KROK
UVEDENIE DO PREVÁDZKY

Otočiť ventil do polohy 1. Regenerácia zmäkčovača je ukončená a zmäkčovač dodáva zmäkčenú vodu.



POZNÁMKA: Počas regenerácie zmäkčovač nedodáva zmäkčenú vodu.



Doporučené použitie

Zmäkčovače CrystalSOFT MAN sú ideálne na odstránenie tvrdosti vody pre  GASTRO (kávovary, umývačky, výrobníky ľadu), alebo inštalatérske/kurenárske firmy na napúšťanie vykurovacích okruhou zmäkčenou vodou.

Jednotlivé modely sa líšia kapacitou, teda aký objem zmäkčenej vody dokážu dodať na jednu regeneráciu (viď záložka Technické Údaje). Model 12 už môže napájať výrobniky ľadu, väčie modely podpultových umývačiek, kávovary a modely 16 a 20 môžu napájať aj velké umývačky (okrem tunelových) a taktiež konvektomaty či iné zariadenia ktoré potrebujú pre svoju činnosť veľa vody.



Technické údaje

Technická špecifikácia zmäkčovačov vody CrystalSOFT MAN

ModelMAN 8MAN 12MAN 16MAN 20
Výška (cm)400500600900
Šírka (cm)190190190190
Hĺbka (cm)280280280280
Výška pripojenia (cm)
230330430730
Pripojenie (palce)3/8" (redukcia 3/4")3/8" (redukcia 3/4")3/8" (redukcia 3/4")3/8" (redukcia 3/4")
Maximálny prietok @4bar (L/h)800800800800
Váha (kg)8101319
Objem (L)8121620
Objem žívice (L)5,68,411,214
Spotreba soli na regeneráciu (kg)1,01,52,02,5
Iónovýmenná kapacita (m3x°dH)18,928,337,847,2
Iónovýmenná kapacita (m3x°fH)33,650,467,284,0
Tlak vody (bar)1 - 81 - 81 - 81 - 8
Teplota prostredia (°C)4 - 354 - 354 - 354 - 35
Teplota vody (°C)6 - 256 - 256 - 256 - 25





Objem vody zmäkčenej na jednu regeneráciu podľa tvrdosti vstupnej vody

Tvrdosť vstupnej vody
Tvrdosť vstupnej vody20°fH / 11°dH / 200ppm30°fH / 16°dH / 300ppm40°fH / 22°dH / 400ppm50°fH / 28°dH / 500ppm60°fH / 33°dH / 600ppmIónovýmenná kapacita
(m3x°fH)
Objem zmäkčenej vody v litroch
CrystalSOFT MAN 81680 litrov1120 litrov840 litrov672 litrov560 litrov33.6
CrystalSOFT MAN 122520 litrov1680 litrov1260 litrov1008 litrov840 litrov50.4
CrystalSOFT MAN 163360 litrov2240 litrov1680 litrov1344 litrov1120 litrov67.2
CrystalSOFT MAN 204200 litrov2800 litrov2100 litrov1680 litrov1400 litrov84.0



Recenzie
Napísať recenziu
Hodnotenie produktu: CrystalSOFT® MAN - Manuálne katexové zmäkčovače vody (8, 12, 16, 20 l)
Načítávanie...

You submitted your review for moderation.

This form is protected by reCAPTCHA - the Google Privacy Policy and Terms of Service apply.

Diskusia (3)
Otázky zákazníkov

Voda do vykurovacieho okruhu by sa mala zmäkčiť už pri jeho napúšťaní.

Čo robiť ak do vykurovacieho okruhu bola napustená tvrdá nezmäčená voda?

  • Ak bola do vykurovacieho okruhu napustená tvrdá voda, odporúčam najprv do vykurovacieho okruhu jednorazovo doplniť Cetamín F300 alebo Cetamín F360 (podľa materiálu kotla/vykurovacieho systému), ktorý zabráni korózii a vyzrážavaniu vodného kameňa. Doporučené dávkovanie je v popise.
  • Následne doporučujem nainštalovať katexový zmäkčovač na hlavný prívod vody. Vtedy sa vykurovací okruh sa bude dopúšťať už len zmäkčenou vodou a už nebude potrebné znova dávkovať cetamíny. Zároveň katexový zmäkčovač na hlavnom prívode ochráni pred vodným kameňom všetky inštalované zariadenia (rozvody, ventily, bojler, sanita, práčka, kávovar atď.) a povrchy (sklo sprchového kúta, obkladačky, sanita zvonku).



Načítávanie...

Každý soľankový zmäkčovač vody pracuje na rovnakom princípe iónovej výmeny a pridáva do vody rovnaké množstvo sodika.

Tvrdosť vody je spôsobená vo vode najmä rozpusteným vápnikom a horčíkom. Vápnik a horčík sa (najmä pri zahriatí) z vody vyzráža a usádza na povrchoch, kde vytvára vodný kameň. Aby sa voda zmäkčila a nezanechávala žiadne fľaky ani po vysušení, musí sa vápnik a horčík z vody odobrať. Efektívna a lacná cesta, ako z vody vápnik a horčík odobrať, je pomocou iónovej výmeny za sodík, nakoľko sodík je ľahko a lacno dostupný v bežnej soli (NaCl).

Množstvo pridaného sodíka je priamo úmerné tvrdosti vstupnej vody.

Čím je teda zmäkčovaná voda tvrdšia (a nachádza sa v nej viac vápnika a horčíka), tým viac sodíka sa pri zmäkčení pomocou soľankového zmäkčovača do vody uvoľní. Nezáleží teda na type soľankového zmäkčovača, ale len na tvrdosti vstupnej vody.

Za odobratý vápnik a horčík katexový zmäkčovač pridá do vody vždy dvojnásobné množstvo sodíka.

Je to spôsobené tým, že sodík (Na+) je monovalentný (má 1. väzbu), a vápnik (Ca2+) aj horčík (Mg2+) sú bivalentné (majú 2. väzby). Preto, keď sa na iónovýmenné katexové médium naviaže z pretekajúcej tvrdej vody ión vápnika (Ca2+) alebo horčíka (Mg2+), zaberie až dve miesta, a uvoľní tým do vody až 2 ióny sodíka (ktorý zaberá na iónovýmennom médiu len jedno miesto).

Po zmäkčení vody o 1 mmol/l tvrdosti dostane do vody 2 x 23mg/l = 46 mg/l sodíka.

Gram kuchynskej soli obsahuje 400 mg sodíka. Fyziologicky dospelá osoba potrebuje 165-300 mg sodíka denne. Potrebná množstvo sodíka pre človeka na 1 deň je 1500-2300mg/l sodíka. 3 litre takto zmäkčenej vody by predstavovalo 5-8% tohto príjmu, čo si myslím, že je zanedbateľné vzhľadom k soli používanej v strave.





Načítávanie...

Ak je vo vykurovacom systéme hliník, nesmie sa použiť zmäkčená voda a je nutné plniť systém demineralizovanou vodou s vodivosťou 80 až 120 µS/cm (čo je približne 3dH), a následne vodu ošetriť pomocou Cetamín F360 ktorý je špeciálne vyvinutý pre vykurovacie systémy obsahujúce hliník a hliníkové zliatiny.

Pre klasické vykurovacie systémy s radiátormi alebo podlahovým kúrením, kde dominujú oceľ, liatina a plast, môžete okruh plniť zmäkčenou vodou (zregulovať na 3dH) alebo demineralizovanou vodou (zregulovať na 80 až 120 µS/cm). Následne vodu ošetriť pomocou Cetamín F300 špeciálne vyvinutý pre klasické vykurovacie systémy (plast, oceľ, liatina).



Doporučené produkty pre vykurovacie systémy obsahujúce hliník a hliníkové zliatiny  (typicky moderné kondenzačné kotly s výmenníkmi Al-Si):



Doporučené produkty pre klasické vykurovacie systémy, kde dominujú oceľ, liatina a plast (napr. podlahové kúrenie alebo oceľové/liatinové radiátory), môžete plniť zmäkčenou aj demineralizovanou vodou.
