John Guest Speedfit - T-spojka

Krátky popis

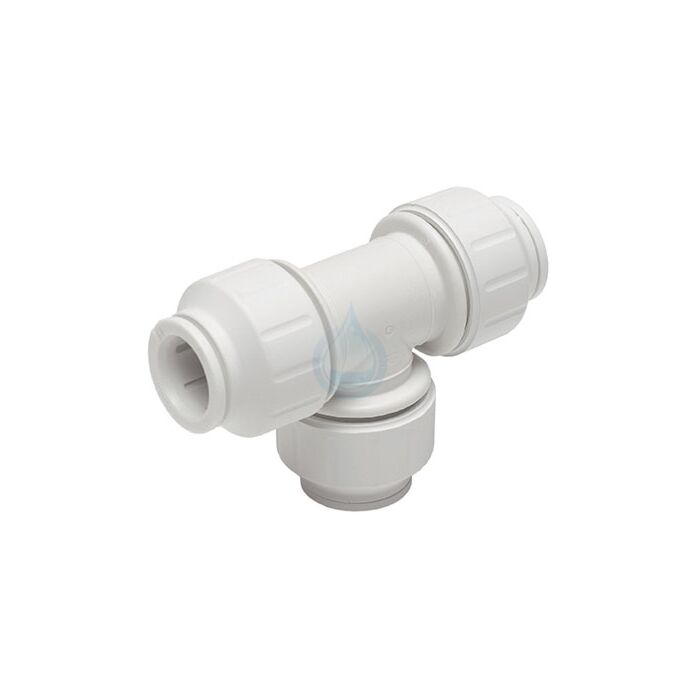

Plastová T - spojka od John Guest /JG/ Speedfit s 3x nástrčným pripojením na hadicu/trubku.

John Guest Speedfit

  • montovateľný bez náradia
  • žiadny dodatočný tesniaci materiál
  • možnosť viacnásobného spojenia a rozpojenia
  • záruka až 25 rokov na materiál a výrobné závady





Grouped product items
Názov produktu Množstvo
John Guest Speedfit - T -spojka (T15 x T15 x T15)
4,89 €
John Guest Speedfit - T -spojka (T22 x T22 x T22)
8,39 €

John Guest Speedfit inštalačný systém pre inštalatérov a kurenárov

Vodoinštalačný systém John Guest Speedfit pre domácich majstrov, inštalatérov aj kurenárov

  • vhodné pre medené a plastové trubky
  • výborné prietokové vlastnosti
  • spojky nezužujú priemer a prietoky trubiek
  • integrovaná kyslíková bariéra
  • vyrobené z vysokokvalitného zosíleného polyetylénového plastu (podľa DIN 16892)
  • preskúšaný poprednými európskymi skúšobnými inštitútmi
  • záruka až 25 rokov na materiál a výrobné závady

Prednosti pri inštalácii fitingov John Guest:

  • ľahká a jednoduchá manipulácia
  • nie je treba žiadne ťažké a drahé náradie
  • inštalačné časy môžu byť znížené až o 40%
  • možné opakované rozpojenie a spojenie
  • žiadne nebezpečenstvo ohňa alebo plameňa z letovacej lampy
  • ideálne pre obmedzené inštalačné podmienky vďaka flexibilnej trubke
  • demontáž je možná bez poškodenia trubky alebo nástrčnej spojky
  • spojenie je tesné a nemusí byť stále kontrolované

Vodoinštalačný materiál na medenné a plastové trubky

Výhodné vlastnosti vodoinštalácie John Guest:

  • nekoroduje
  • vysoká životnosť (záruka až 25 rokov)
  • netvoria sa žiadne usadeniny
  • nízke tepelné diferencie vďaka nízkej povrchovej teplote
  • elasticita trubky obmedzuje nebezpečenstvo prasknutia pri teplotách pod bodom mrazu
  • nízka hlučnosť pri prietoku vody a malé rozpínanie
  • neobsahuje olovo a nie sú jedovaté

Ako funguje fiting John Guest Speedfit:

ako funguje john guest speedfit           Funkcia "otočiť a zaistiť sa". Jednoduchým ručným otočením šróbovacieho uzáveru je trubka do fitingy upevnená a "O"-krúžok je natlačený na trubku pre dodatočné zabezpečenie.

VIDEO - práca s vodoinštalačným systémom John Guest Speedfit



Vytvorenie spojenia

  1. Pred zastrčením musí byť fitinga v „odistenej“ pozícii. V tejto pozícii sa nachádza úzka špára medzi šróbovacím uzáverom a telesom fitingy. Trubku pravouhle bez nerovností odrezať a zaistiť, aby trubka nemala žiadne ostré hrany, pozdĺžne ryhy alebo nevykazovala iné poškodenia.
  2. Trubku JG Speedpex pravouhlo, v mieste označenia zastrčenia, odrezať a nasadiť Superseal-stabilizačné púzdro. Trubku zastrčiť až na doraz do spojky. Ak bola trubka správne namontovaná, nachádza sa označenie zastrčenia na trubke pred prídržným prvkom. "O"-krúžok na stabilizačnom púzdre funguje ako dodatočné utesnenie spojky.
  3. Šróbovací uzáver spojky 1/4-otočením pevne utiahnuť. Tým je prídržný systém zaistený a "O"- krúžok pritalčený na trubku.

Uvoľnenie spojenia

Zaistite, aby spojenie nebolo pod tlakom. Aby bolo uvolnené nástrčné spojenie, musí byť šróbovací uzáver povolený 1/4 otočením proti smeru hodinových ručičiek. Prídržný prvok prstami alebo pomocou uvolňovacej pomôcky zatlačiť späť a pevne držať. Zastrčená trubka môže byť teraz vytiahnutá.

Oblasti využitia systému nástrčných spojok John Guest Speedfit:

  • systémy s horúcou vodou
  • systémy so studenou vodou
  • vykurovacie systémy
  • plošné vykurovacie systémy
  • plošné chladiace systémy

Nevhodné pre použitie s chlórom, plynmi, agresívnymi chemickými kvapalinami!

Vodoinštalačný systém John Guest Speedfit nevyžaduje pre inštaláciu žiadne tavidlá. Spojky a trubky nesmú prísť s tavidlom do priameho styku. Ak inštalatér dodatočne robí obvyklé inštalácie s tavidlami, je treba dbať, aby boli použité tavidlá bez obsahu kyselín a fluoridu zinku.

Komponenty Speedfit sú chuťovo neutrálne a do pitnej vody nie sú prenášané žiadne chemické látky, farby alebo pachy. Taktiež nedochádza k žiadnemu mikrobiologickému rastu. Majú rôzne zahraničné schválenia a odpovedajú aj normám podľa KTW (plasty a pitná voda) nemeckého Spolkového zdravotného úradu.

Systém John Guest Speedfit je vhodný aj pre špeciálne využitie pre lode, obytné autá a prívesy, agrárnu a sklenníkovú techniku, a pod.

Celkový proces vývoja a montáže je kontrolovaný systémom zabezpečenia kvality podľa normy DIN ISO 9001 od roku 1989.

Technické informácie k vodoinštalačnému systému John Guest Speedfit

Spojky John Guest Speedfit môžu byť používané s:

- medenou trubkou podľa BS2871, DIN 1754 a DIN 1786
- trubkou z dodatočne zosieťovaného polyetylénu
- proti-difúznou tesnou trubkou Speedpex
- plastovou trubkou v rámci daných špecifikácií

Spojky Speedfit nie sú vhodné pre použitie s trubkami z ušľachtilej ocele a Alu-pex trubkami.

John Guest Speedfit nepoužívať pre:

  • letovacie prísady a kvapaliny
  • chlór a dezinfekčné kvapaliny
  • agresívne alebo chemické kvapaliny
  • oleje
  • plyny

Pracovné teploty + tlaky pre Ø 10, 15, 22, 28 mm

Použitie

 Priemerná Teplota Max. prac. teplota Max. prac. tlak
Studená voda+ 20 °C+ 20 °C12 bar
Horúca voda+ 65 °C+ 95 °C6 bar
Kúrenie+ 82 °C+ 105 °C

3 bar

Minimálna pracovná teplota + 1 °C
Maximálna pracovná teplota pri chybovej funkcii krátkodobo + 114 °C

Minimálny rádius ohybu (trubka John Guest Speedpex)

Trubka Ø10121516202228
Min. rádius100120175185210225300
Min. rádius s ohýbacou pomôckou 30557585100110

Držiaky trubiek (doporučený odstup)

Trubka ØOdstup horizontálneOdstup vertikálne
10 - 16 mm300 mm500 mm
20 - 22 mm500 mm800 mm
28 mm800 mm1000 mm

Maximálne uťahovacie momenty pre závity Speedfit

ZávitVeľkosťMax. uťahovací moment
Plast

1/2"

3/4"

3.0 Nm

4.0 Nm

Mosadz

1/2"

3/4"

1"

5.0 Nm

6.0 Nm

7.0 Nm

Tieto hodnoty môžu kolísať v závislosti na materiále tesniaceho závitu. Je vhodné zadané uťahovacie momenty dodržať a skontrolovať.

Rozmery trubiek a tolerancie pre nástrčné spojky Speedfit

Vonkajší priemer trubky (mm)Ø 10,15,22,28Ø 12,16,20
Tolerancie (mm)±0,10+0,3/-0,0

Roztiažnosť trubiek Speedpex

Cca 1 % celkovej dĺžky v rozmedzí + 20 °C a + 82 °C.
